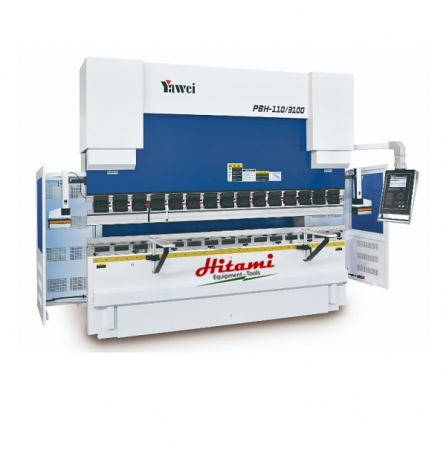

Máy chấn gấp tôn thủy lực CNC hãng sản xuất Yawei là dòng máy chất lượng cao tiêu chuẩn châu Âu.

Model: PBH-110/3100 Là hệ máy chấn Thủy lực CNC cao cấp chất lượng với những đặt tính sau:

Hệ thống thủy lực Hawe – Đức, bơm dầu của hãng Voith/Eckerle (110T) – Đức, chất lượng hàng đầu nâng cao tính ổn định, tin cậy của hệ thống thủy lực.
Bộ điều khiển CNC DA53T từ Delem xuất xứ: Hà Lan.
Động cơ chính là động cơ servo giúp tăng tốc chấn, hạn chế tiếng ồn, tiết kiệm điện năng, hạn chế tối đa lỗi rò rỉ dầu trên hệ thống thủy lực, hạn chế sự tăng cao của nhiệt độ dầu khi làm việc giúp duy trì chế độ ổn định.
Bàn làm việc được trang bị hệ thống bù thủy lực điều khiển CNC, hạn chế tình trạng võng khi chấn sản phẩm dài.
Cữ sau tiêu chuẩn có 2 trục CNC (X, R) được chạy bằng động cơ servo AC, di chuyển bởi trục vít me bi nâng cao độ chính xác định vị.
An toàn với người làm việc nhờ có cửa bảo vệ an toàn ở 2 bên và phía sau máy.
Nhiều lựa chọn nâng cấp, kết hợp tốt với robot

TÍNH NĂNG ƯU VIỆT CỦA MODEL: PBH-110/3100

I. Hệ thống bù thủy lực

Thiết kế bàn gồm 3 phần chính, trong đó phần giữa là phần chịu lực chính. Bộ phận này được thiết kế có các xy lanh thủy lực có tác dụng bù mặt phẳng cho bàn chấn giúp sản phẩm có độ chính xác tuyệt đối. Máy chấn Yawei PBH 110/3100 sử dụng đồng bộ hệ thống thủy lực của Hawe – Đức, tập đoàn đến từ Đức với hơn 120 năm kinh nghiệm trong công nghệ truyền động và điều khiển. Các hệ thủy lực trang bị cho máy chấn Yawei là các thiết bị nhập khẩu trực tiếp từ Hoerbiger – Đức đảm bảo tuổi thọ và hiệu năng hoạt động tối đa cho hệ thống.

Hệ thống điều khiển servo đồng bộ hóa điện-thủy lực tân tiến.
Đầu đọc quang học GIVI nhập khẩu, hệ thống dẫn hướng, hệ thống định vị, hệ thống cân bằng thủy lực với độ chính xác cao, cho phép gia công đủ chiều dài phôi.
Hệ thống bù đo lường khoảng cách giữa dao và cối, đảm bảo độ chính xác của vật gia công.
Bộ bảo vệ quá tải giúp chống rò rỉ.
Có thể đọc trực tiếp mức lượng dầu.

II. Động cơ bơm cao cấp chính hãng

Động Cơ bơm chính của hãng WN, là hãng sản xuất động cơ hàng đầu của Trung Quốc.

III. Bơm dầu thủy lực Voith/Hawe/Eckerle-Đức

Máy trang bị bơm dầu nhập khẩu của hãng. Đây là thương hiệu hàng đầu thế giới về thiết bị bơm thủy lực.

IV. Thanh đo vị trí Givi-Italy

Hai thanh đo tuyến tính GIVI được lắp đặt trên khung ram, thường xuyên giám sát vị trí của Ram với độ chính xác cấp micron ở bất kỳ điều kiện nào. Các thang đo này được gắn trên một khung đặc biệt, hoàn toàn cách ly khỏi bất kỳ sự biến dạng nào gây ra cho cấu trúc khung C trong suốt quá trình lên/xuống không tải và có tải trọng.

V. Chày cối chấn tiêu chuẩn

Cối chấn tiêu chuẩn là loại multi 2-V+T

VI. Bộ điều khiển CNC Delem 53T

Đồ họa Delem được tính toán trình tự uốn cong tự động và phát hiện va chạm.
Công nghệ màn hình cảm ứng.
Màn hình hiển thị LCD 15 inch hiển thị màu thật TFT độ phân giải cao
DA-53T giúp người vận hành mô phỏng đồ họa quá trình uốn cong của sản phẩm.
Thư viện vật liệu, dao, cối…
Giao tiếp cổng USB.

Được phép điều hướng trực tiếp giữa lập trình sản phẩm và sản xuất thực tế

VII. Cấu tạo khung máy:

Được hàn thép, thiết kế kiểu dáng châu Âu, độ chống rung tốt
Trang bị bộ phun cát tẩy sạch vết bẩn, lớp sơn máy chống bụi
Sơn máy toàn bộ dùng lớp sơn Nippon Polyurethane

VIII. Cấu trúc ram:

Độ ồn nhỏ, vận hành ổn định
Đường dẫn kép giúp ram di chuyển nhẹ, êm hơn
Sai số độ song song Y1 và Y2 là 0.01 mm
Trục Y1 và Y2 được phân tách chương trình làm việc riêng, có thể làm việc khi sức tải không cân bằng, có thể uốn vật gia công thành hình nón
Có thời gian giữ lực, được thiết lập chương trình đảm bảo độ chính xác của tất cả vật gia công
Có thể di chuyển ram đi lên chậm, cho phép người dung điều khiển vật gia công thuận tiện hơn

IX. Hệ thống định vị cữ sau:

Dùng thích hợp với các phôi cần dùng nhiều bước gia công, độ chính xác cao
Tốc độ cữ sau nhanh, độ chính xác lớn nhất trong thị trường nội địa
Trục X của cữ sau di chuyển dùng vít xoắn cầu, dẫn hướng bằng bộ dẫn động, truyền động bằng động cơ servo AC
Dầm cữ sau cấu trúc dạng hộp, bền cứng, cường lực cơ học lớn

X. Hệ thống điện:

Các linh kiện đều được nhập khẩu hoặc liên doanh với nước ngoài, tiêu chuẩn quốc tế, an toàn, vòng đời sử dụng lâu bền
Trang bị nút bấm dừng khẩn cấp

Bàn làm việc được thiết kế đặc biệt, giảm độ cong vênh của bàn làm việc

Thông số kỹ thuật:

– Lực uốn 110 tấn
– Chiều dài uốn 3100mm
– Khoảng cách giữa các khung
2500mm – Chiều sâu họng
410mm – Hành trình ram 215mm
– Chiều cao mở 520mm
– Hệ thống thủy lực Hoerbiger (Đức)
– Điều khiển CNC Delem DA-52
– 5 trục (Y1, Y2, X, R & bù mão thủy lực CNC)
– Bù biến dạng trên họng
– Toàn bộ dụng cụ Eurostyle trên cùng với chiều dài 835mm
– Một khối nhiều chữ V phía dưới đầy đủ một mảnh
– Kẹp nêm nhanh SMD
– 2 tấm phía trước hỗ trợ di chuyển tự do trên thanh dẫn tuyến tính

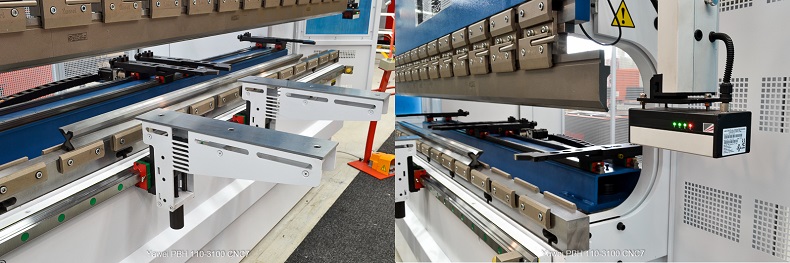

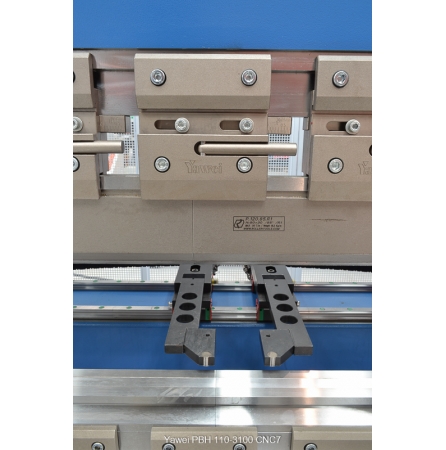

– 4 ngón tay đo phía sau di chuyển tự do trên đường ray tuyến tính

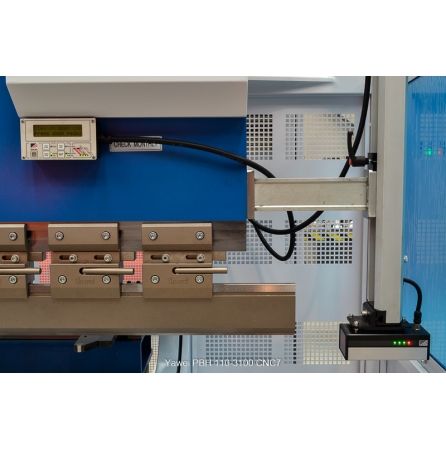

– LN Tech Light Screen
– Bảo vệ mặt vật lý và phía sau

Phanh báo sê-ri PBH của Yawei luôn duy trì khả năng kiểm soát hoàn hảo đối với vị trí chùm tia. Điều này đạt được nhờ điều khiển servo điện-thủy lực vòng kín hoàn toàn của Y1 & Y2. Vị trí chùm tia (Y1 & Y2) được đo bằng các thang đo tuyến tính độc lập, được gắn vào các khung đo tách rời.

Dòng PBH có chất lượng cao nhất và hoàn toàn phù hợp với môi trường làm việc có năng suất cao, độ chính xác cao.
